Wie bestimme ich die richtige Größe für eine industrielle Heizwalze? – Ein professioneller Leitfaden zur optimalen Größenwahl
In der industriellen Fertigung bestimmt die Wahl der Ausrüstung oft die Produktionseffizienz, die Produktqualität und die langfristigen Betriebskosten. In Branchen wie der Beschichtung, Laminierung, Kalandrierung, Textilindustrie, Druckerei, Lithium-Ionen-Batterieherstellung, Papierherstellung und Kunststofffolienverarbeitung sind industrielle Heizwalzen zentrale Wärmebehandlungskomponenten der Produktionslinie. Sie dienen nicht nur als stabile Wärmequelle, sondern ermöglichen durch präzise Temperaturregelung und mechanischen Kontakt kritische Prozesse wie Erhitzen, Formen, Trocknen, Pressen und Oberflächenbehandlung. Daher ist die Auswahl einer industriellen Heizwalze weit mehr als nur der Kauf einer Walze, die sich aufheizt.
Bei der Beschaffung stellt sich Ingenieuren und Einkaufsleitern häufig die Frage: Welche Größe sollte die industrielle Heizwalze haben? Auch wenn dies auf den ersten Blick wie eine einfache Frage nach Durchmesser oder Länge erscheint, umfasst sie tatsächlich zahlreiche technische Aspekte wie Wärmeübertragung, mechanische Festigkeit, Kontaktzeit, Bandgeschwindigkeit, Produktbreite, Materialeigenschaften und räumliche Gegebenheiten. Eine zu kleine Walze kann zu unzureichender Erwärmung, geringer Produktionskapazität oder ungleichmäßigen Temperaturen führen; umgekehrt kann eine zu große Walze überhöhte Investitionskosten, höheren Energieverbrauch, langsamere Reaktionszeiten und redundante Anlagen verursachen.
In der Praxis herrschen in vielen Unternehmen falsche Vorstellungen bezüglich der Walzendimensionierung. Manche übernehmen einfach die Abmessungen vorhandener Anlagen; andere gehen davon aus, dass größer gleichbedeutend mit stabiler ist; und wieder andere priorisieren die günstigste Option allein nach Budget. Solche Vorgehensweisen können zu Folgeproblemen wie geringer Effizienz, übermäßigem Energieverbrauch oder reduzierter Produktausbeute führen. Dieser Artikel behandelt die Kernfrage – Wie bestimme ich die richtige Größe für eine industrielle Heizwalze? – indem er Parameterdefinitionen, wichtige Einflussfaktoren, Berechnungslogik, Fallstudien aus der Praxis und häufige Fehler systematisch analysiert und Ihnen so hilft, die fachliche Begründung für die Größenwahl vollständig zu verstehen.
Was genau bedeutet "Size" für eine industrielle Heizwalze?
In der Industrie beziehen sich Ingenieure bei der Dimensionierung von Heizwalzen üblicherweise auf mehrere Schlüsselparameter: Walzenkörperdurchmesser, Walzenstirnlänge, Wellendurchmesser, Wandstärke und die Gesamtabmessungen. Die beiden wichtigsten Parameter sind dabei Durchmesser und Stirnlänge.
Der Durchmesser einer industriellen Heizwalze bestimmt mehrere zentrale Leistungsmerkmale, darunter Wärmekapazität, Kontaktbogenlänge, mechanische Steifigkeit und Temperaturstabilität. Typische Durchmesser industrieller Heizwalzen liegen zwischen ca. 50 mm und 1000 mm. Kleine Laboranlagen verwenden Walzen mit Durchmessern zwischen 50 mm und 120 mm, während große Kalandrier- oder Laminieranlagen Walzen mit Durchmessern von über 500 mm einsetzen.
Die Walzenlänge wird primär durch die Produktbreite bestimmt. Bei der Herstellung einer 800 mm breiten Folie beispielsweise wird die Walze nicht einfach 800 mm lang gefertigt. Stattdessen wird ein Prozesszuschlag – typischerweise 50 bis 200 mm – berücksichtigt, um gleichmäßige Randtemperaturen und ausreichend Platz für die mechanische Montage zu gewährleisten. Folglich kann eine Walze für 800 mm breites Material mit einer Walzenlänge von 900 bis 1100 mm ausgelegt sein.
Mit anderen Worten, die Auswahl der Abmessungen für einIndustrieheizungswalzeEs geht im Wesentlichen darum, mehrere Variablen gegeneinander abzuwägen, anstatt einfach eine einzige Größe auszuwählen.
Warum sind die Abmessungen von industriellen Heizwalzen so wichtig?
Viele unterschätzen die Bedeutung der Walzenabmessungen und nehmen an, dass das Erreichen der erforderlichen Temperatur der einzige entscheidende Faktor ist. Tatsächlich beeinflussen die Abmessungen jedoch sowohl die thermische als auch die mechanische Leistungsfähigkeit der Walze direkt.
Erstens beeinflussen die Abmessungen die thermische Stabilität. Eine Walze mit größerem Durchmesser besitzt eine höhere Wärmekapazität, was im Allgemeinen zu geringeren Temperaturschwankungen führt. Bei der kontinuierlichen Produktion beispielsweise verliert der Walzenkörper ständig Wärme, wenn kaltes Material mit seiner Oberfläche in Kontakt kommt. Reicht die Wärmekapazität der Walze nicht aus, können lokale Temperaturabfälle auftreten, die die Produktkonsistenz beeinträchtigen. Walzen mit großem Durchmesser sind aufgrund ihrer höheren Wärmespeicherkapazität besser in der Lage, eine stabile Oberflächentemperatur aufrechtzuerhalten.
Zweitens beeinflussen die Abmessungen die Kontaktzeit. Wenn Material über eine industrielle Heizwalze läuft, wird die tatsächliche Erwärmungsdauer sowohl durch die Kontaktbogenlänge als auch durch die Bandgeschwindigkeit bestimmt. Eine Vergrößerung des Walzendurchmessers verlängert die dem Umschlingungswinkel des Materials entsprechende Kontaktlänge und erhöht somit die für den Wärmeaustausch verfügbare Zeit. Zum Beispiel bei einem Umschlingungswinkel von 90°:
• Bei einer industriellen Heizwalze mit einem Durchmesser von 100 mm beträgt die Kontaktbogenlänge ungefähr 78,5 mm.
• Bei einer industriellen Heizwalze mit einem Durchmesser von 300 mm beträgt die Kontaktbogenlänge ungefähr 235,6 mm.
Das bedeutet, dass bei gleicher linearer Geschwindigkeit die Aufheizzeit der letzteren etwa dreimal so lang ist wie die der ersteren.
Des Weiteren beeinflussen die Abmessungen der industriellen Heißölwalze die mechanische Steifigkeit. Längere Walzen neigen eher zur Durchbiegung, während kleinere Durchmesser eine geringere Biegefestigkeit zur Folge haben. Dies ist insbesondere für Breitbahn-Produktionslinien von entscheidender Bedeutung.
Sechs Schlüsselfaktoren, die bei der Auswahl der Abmessungen von Industrieheizwalzen zu berücksichtigen sind
Die Auswahl der Abmessungen für eine industrielle Heizwalze erfordert in der Regel eine umfassende Analyse mehrerer Prozessparameter und kann nicht allein auf empirische Erfahrungswerte zurückgreifen.
1. Die Materialbreite bestimmt die Länge der industriellen Heizwalze.
Dies ist ein grundlegendes Prinzip. Die effektive Länge der industriellen Heizwalze muss die Materialbreite übersteigen; andernfalls kann sie das Produkt nicht vollständig abdecken.
Eine gängige Faustregel in der Branche lautet:
Länge der industriellen Heizwalze = Materialbreite + 100–300 mm Zuschlag
Zum Beispiel:
• Materialbreite von 500 mm → Empfohlene Walzenlänge von 600–750 mm
• Materialbreite von 1500 mm → Empfohlene Walzenlänge von 1650–1800 mm
Dieser Zuschlag ist notwendig, da Wärmeverluste typischerweise an den Enden der industriellen Heizwalze auftreten. Ist die Walzenlänge zu gering im Verhältnis zur Materialbreite, verstärkt sich der Temperaturunterschied an den Kanten.
2. Die Produktionsgeschwindigkeit bestimmt den Durchmesser der industriellen Heißölwalze.
Die Umfangsgeschwindigkeit ist eine entscheidende Variable, die die Abmessungen der industriellen Heißölwalze beeinflusst.
Höhere Geschwindigkeiten führen zu kürzeren Kontaktzeiten zwischen dem Material und der Walzenoberfläche. Um dies auszugleichen, muss üblicherweise der Durchmesser der industriellen Heißölwalze vergrößert werden.
Unter der Annahme eines Materialumschlingungswinkels von 90° und linearer Geschwindigkeiten von:
• 5 m/min
• 20 m/min
• 80 Meilen pro Stunde
Bei hohen Geschwindigkeiten kann es vorkommen, dass eine industrielle Heizwalze mit kleinem Durchmesser nicht genügend Zeit hat, um den Wärmeübertragungsprozess abzuschließen. Es gelten folgende allgemeine Richtlinien:
• Langsamlaufende Geräte (<10 m/min): 100–200 mm
• Mittelschnelle Ausrüstung (10–50 m/min): 200–400 mm
• Hochgeschwindigkeitsausrüstung (>50 m/min): Über 400 mm
Daher besteht ein starker Zusammenhang zwischen der Größe industrieller Heizwalzen und der Betriebsgeschwindigkeit.
3. Die Zieltemperatur bestimmt den Wärmekapazitätsbedarf
Wenn für den Prozess nur eine Erwärmung auf 60°C erforderlich ist, unterscheiden sich die Größenanforderungen an die industrielle Heizwalze erheblich von denen eines Systems, das 250°C benötigt.
Für industrielle Hochtemperatur-Heizwalzen werden folgende Anforderungen gestellt:
• Größere Wärmekapazität
• Stärkere interne Heizleistung
• Dickere Walzenwände
• Höhere Wärmedämmung
Beispielsweise werden bei Anwendungen mit Temperaturen über 200 °C viele industrielle Heißölwalzen mit einem Durchmesser von mindestens 250 mm konstruiert, um die thermische Stabilität zu gewährleisten.
4. Die Materialdicke beeinflusst die Anforderungen an die Wärmeübertragung.
Dicke Materialien sind schwieriger zu erhitzen als dünne.
Beispiele:
• 25 μm Film
• 3 mm Gummifolie
Der für diese beiden Vorgänge benötigte Wärmeenergiebedarf ist sehr unterschiedlich.
Je dicker das Material, desto mehr wird benötigt:
• Längere Kontaktzeit
oder
• Höhere Walzentemperatur
Dies impliziert in der Regel die Notwendigkeit einer größeren industriellen Heißölwalze.
In der Gummikalanderindustrie erreichen industrielle Heißölwalzen aufgrund der hohen Wärmeübertragungsanforderungen dicker Materialien oft Durchmesser von genau 400–800 mm.
5. Die Rollendurchbiegung beeinflusst die Maßauslegung
Lange, schlanke industrielle Heizwalzen neigen zum Verbiegen.
Ablenkung kann zu Folgendem führen:
• Unzureichender Druck in der Mitte
• Übermäßiger Druck an den Enden
• Ungleichmäßiger Wärmekontakt
Bei breiten Anlagen – wie beispielsweise Produktionslinien mit einer Länge von mehr als 2 Metern – kann die Durchbiegung zu einem ernsthaften Problem werden, wenn der Durchmesser der industriellen Heizwalze zu klein ist.
Als Faustregel gilt:
• Längen unter 1 Meter: Kleine Durchmesser sind zulässig
• Bei Längen über 2 Metern wird eine Vergrößerung des Durchmessers oder die Verwendung einer speziellen Konstruktion empfohlen.
Aus diesem Grund sind große industrielle Heizwalzen in der Regel sowohl lang als auch dick.
6. Die Heizmethode beeinflusst die strukturellen Abmessungen der industriellen Heizwalze.
Unterschiedliche Heizmethoden stellen unterschiedliche Anforderungen an die Abmessungen von industriellen Heizwalzen.
Zu den gängigen Typen gehören:
• Elektrisch beheizte industrielle Heizwalzen

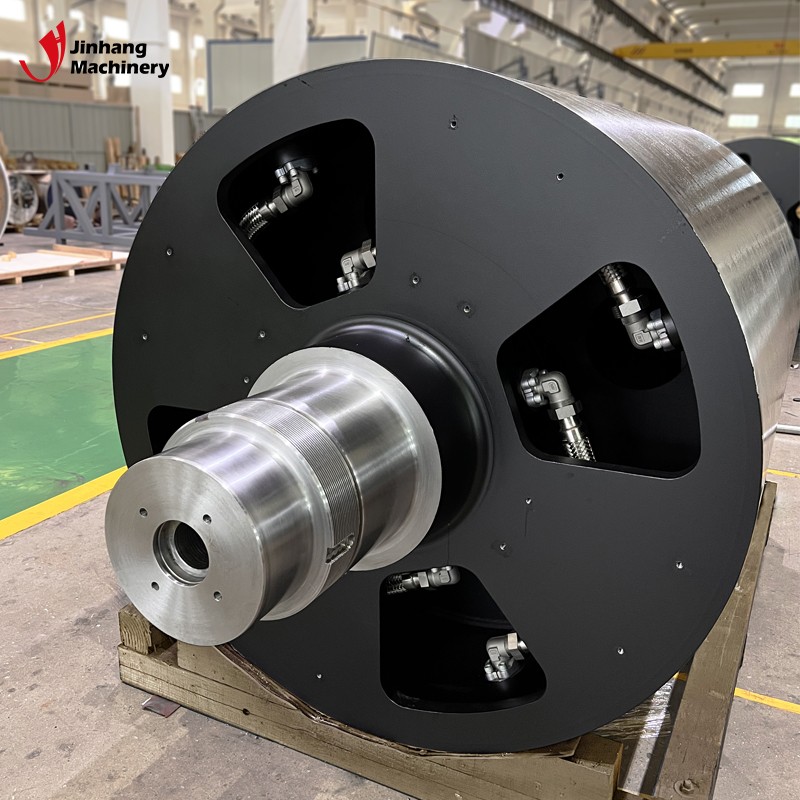

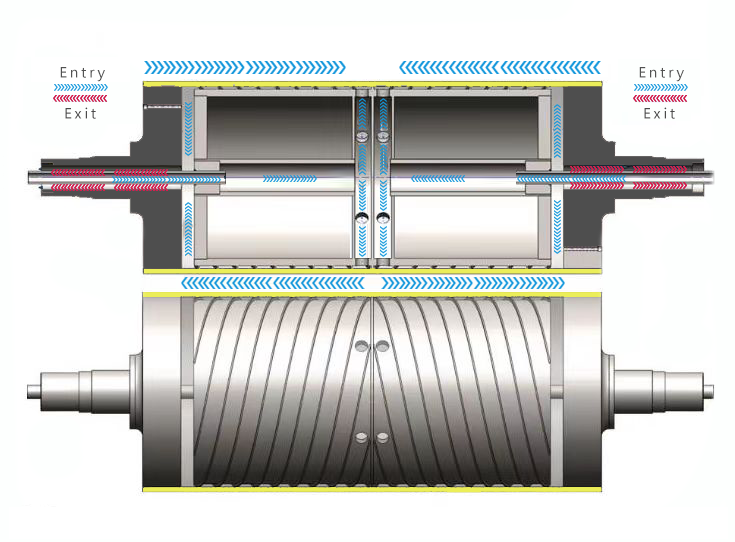

• mit Thermoöl beheizte industrielle Heizwalzen
• Dampfbeheizte industrielle Heizwalzen
• Wasserbeheizte industrielle Heizwalzen
Beispielsweise müssen elektrisch beheizte Walzen interne Heizelemente und Thermoelemente aufnehmen, was einen bestimmten Mindestdurchmesser erfordert; die interne Anordnung wird schwierig, wenn der Durchmesser weniger als 80 mm beträgt.

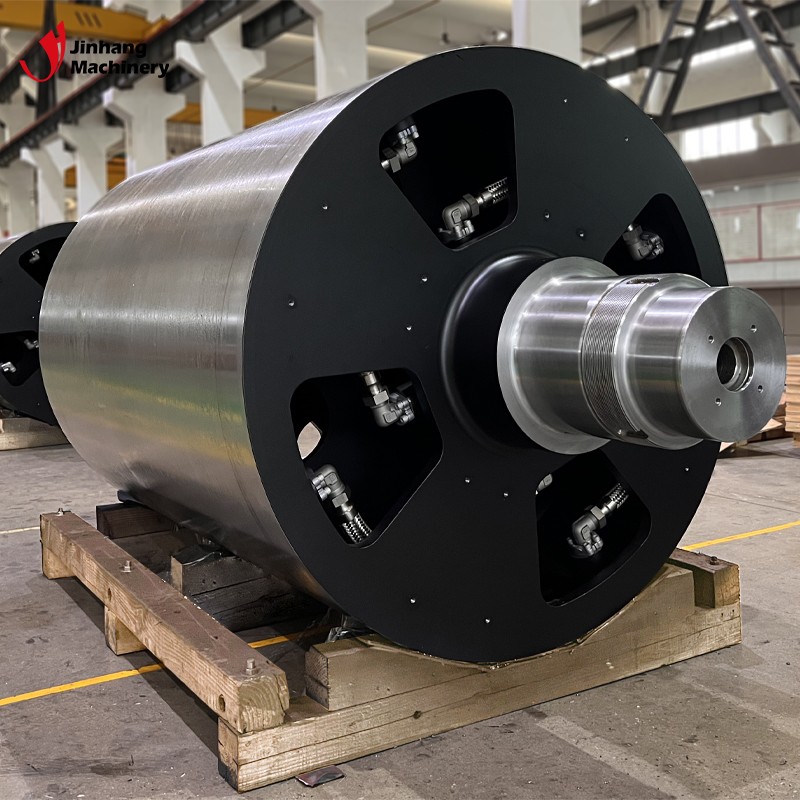

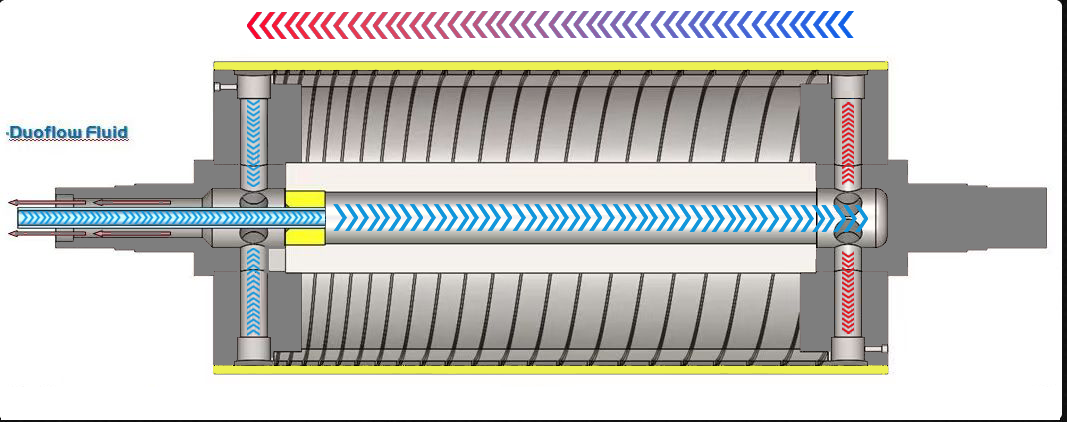

Thermalölbeheizte WalzenAußerdem benötigen sie typischerweise größere Durchmesser, um die notwendigen internen Strömungskanäle aufzunehmen.
Was passiert, wenn eine industrielle Heizwalze zu klein dimensioniert ist?
Unterdimensionierung ist ein häufiges Problem.
Eine zu kleine industrielle Heizwalze kann zu Folgendem führen:
Zunächst ein rascher Temperaturabfall.
Zweitens, unzureichende Heizung.
Drittens, erhebliche Schwankungen der Oberflächentemperatur.
Viertens: begrenzte Produktionskapazität.
Fünftens besteht ein erhöhtes Risiko der Walzenverformung.
Beispielsweise wurde in einer Beschichtungsanlage für Lithium-Ionen-Akkus ursprünglich mit 180-mm-Heizwalzen gearbeitet, jedoch traten nach Erhöhung der Liniengeschwindigkeit unzureichende Trocknungsergebnisse auf. Nach dem Umstieg auf 320-mm-Walzen reduzierten sich die Temperaturschwankungen um etwa 40 %, und die Produktstabilität verbesserte sich deutlich.
Dies beweist, dass eine unzureichende Walzengröße einen direkten Einfluss auf die Produktion hat.
Was passiert, wenn eine industrielle Heizwalze überdimensioniert ist?
Viele glauben, dass größer immer besser ist, aber das ist nicht unbedingt der Fall.
Überdimensionierte industrielle Heizwalzen können folgende Folgen haben:
• Erhöhte Kosten
• Gewichtszunahme
• Langsame Startzeiten
• Höherer Energieverbrauch
• Langsamere Temperaturregelung
Beispielsweise kann eine Verdopplung des Durchmessers theoretisch das Volumen um mehr als das Vierfache erhöhen (abhängig von der Struktur), wodurch die thermische Trägheit der Walze deutlich zunimmt.
In Szenarien, die häufige Prozessänderungen erfordern, können überdimensionierte Walzen das Produktionstempo sogar verlangsamen.
Wie lässt sich schnell die richtige Größe für Ihre industrielle Heizwalze ermitteln?
Steht keine komplexe Simulation zur Verfügung, kann ein empirischer Ansatz gewählt werden.
Vereinfachter Auswahlleitfaden für industrielle Heizwalzen
Für allgemeine industrielle Anwendungen:
Kleine industrielle Heizwalzen (100–200 mm) eignen sich für:
• Schmale Bahnbreiten
• Niedrige Geschwindigkeiten
• Niedrige Temperaturen
• Dünne Materialien
Mittlere industrielle Heizwalzen (200–400 mm) eignen sich für:
• Produktion mittlerer Geschwindigkeit
• Standardlaminierung
• Beschichtungsanlagen
• Verpackungsmaschinen
Große industrielle Heizwalzen (über 400 mm) eignen sich für:
• Hochgeschwindigkeitsproduktionslinien
• Hochtemperaturprozesse
• Bearbeitung dickerer Materialien
• Hochleistungskalandrieren
Dies sind gängige empirische Bereiche für die Auswahl industrieller Heizwalzen.
Fallstudien aus der Industrie: Auswahl der Walzengröße je nach Anwendung
Beispiele aus typischen Branchen:
Beschichtungslinien für Lithium-Ionen-Batterien:
• Durchmesser: 300–500 mm
• Länge: 1000–1800 mm
Kunststofffolienlaminierung:
• Durchmesser: 150–350 mm
• Länge: 800–2500 mm
Papierkalandrieren:
• Durchmesser: 400–1000 mm
• Länge: 2000–8000 mm
Textile Wärmefixierung:
• Durchmesser: 200–500 mm
• Länge: 1500–3500 mm
Diese Zahlen verdeutlichen die erheblichen Unterschiede im Bedarf an Walzengrößen in den verschiedenen Branchen.
Häufig gestellte Fragen
Frage 1: Ist größer bei industriellen Heißölwalzen immer besser?
Nein. Größere Rollen bieten zwar Stabilität, bringen aber auch höhere Kosten, einen höheren Energieverbrauch und längere Reaktionszeiten mit sich.
Frage 2: Wie wähle ich den Durchmesser einer industriellen Heißölwalze?
Die Auswahl hängt primär von der Bandgeschwindigkeit, den Temperaturanforderungen und der Materialdicke ab.
Frage 3: Benötigen Breitbahnmaschinen zwangsläufig Heißölwalzen mit großem Durchmesser?
Im Allgemeinen ja, da es notwendig ist, Durchbiegung und Temperaturdifferenzen zu kontrollieren.
Frage 4: Für welche Anwendungen eignen sich kleine industrielle Heißölwalzen?
Sie eignen sich für Betriebsbedingungen mit niedriger Drehzahl, geringer Breite, niedriger Temperatur und geringer Last.
